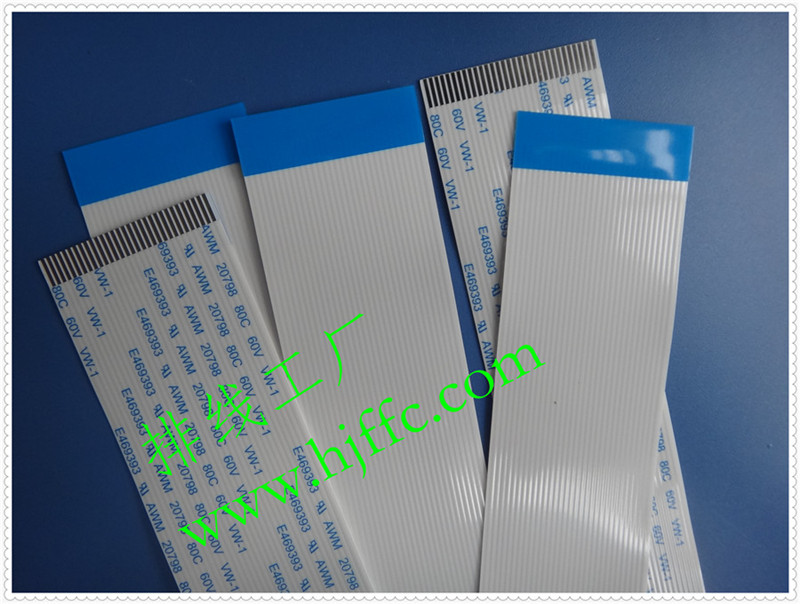

FFC技术参数知识
发布日期:2020/11/7 16:07:56


FFC技术参数:

导体数 N:排线中铜线导体的数目;
间距 P:相邻两条导体中心线之间的距离;
边距 M:最外部一条导体中心线到排线边缘之间的距离:
全间距 TP:最外部两条导体中心线之间的距离,TP=P*(N-1);
总宽度 W:排线两个边缘中间的距离,W=P*(N+1);
总长度 TL:排线两端的距离;
插入厚度 TT:排线两个连接端的厚度;
常用型号如下:
A型:两端连接且补强板粘贴在绝缘胶纸上;
B型:补强板交叉直接粘贴在绝缘胶纸上;
C型:两端补强板直接粘贴在导体上;
D型:两端补强板交叉直接粘贴在导体上;
E型:一端补强板贴在绝缘胶纸上,另一端直接焊锡;

F型:两端补强板直接贴在绝缘胶纸上,内部一半剥离;

G型:两端直接焊锡。

FFC特性:
1.制造微型化、小巧,节省空间;
2.简化配线方式,连接简单节省材料成本;
3.柔软可弯曲,应用灵活、可折叠。
FFC规格介绍:
1.间距:0.5mm 1.0mm 1.25mm 2.0mm 2.54mm
2.长度:15mm~Any
3.类型:A、B、C、D、E、F、G、H、I、J、K
FFC特殊加工:
1.依据客户需求可进行折叠加工、分线、打端子等特殊制作;
2.EMI對策:割地线、镀银浆、包铝箔、铜箔、银箔、导电布、醋酸布、麦拉等。
3.应用在TFT-LCD上取代传统的WIRE HARNESS.
